Home Box s DC ochranou | až 22 kW
Kód: 35346 35348 35346-KEY 35348-KEY Zvolte variantuSouvisející produkty
Detailní popis produktu
Home Box je navržen pro velice jednoduchou instalaci. Tato vysoce kvalitní domácí nabíjecí stanice je schopna bezpečně nabít všechny typy hybridů a plně elektrických vozů v režimu 3.
Výhody
- Nízká pořizovací cena oproti ostatním wallboxům
- Model 2021 s DC ochranou (AC 30mA, DC 6mA)
- Kompaktní rozměry, robustní tělo a moderní design
- Velice snadná instalace
- Nabíjení Vašeho elektromobilu až 22kW - vysoká ochrana, rychlé nabíjení (Režim připojení 3)
- LED indikace stavu nabíjení
- Kompatibilní se všemi elektromobily
- Certifikace CE, TUV, UL
- Možno dále vybavit: Uzamykání
Často kladené otázky
Jak nastavím nabíjecí výkon stanice?
Nastavení max. proudu nastaví elektrikář při instalaci pomocí otočného přepínače na základní desce v krocích 6/8/10/12/14/16/20/24/28/32A. Příklad: Mám vyhrazen jistič 3x16A a chci nabíjet svůj elektromobil 11kW. Nastavím tedy dle návodu otočný přepínač do polohy 5.
Může být umístěn tento Wallbox venku?
Ano. Krytí je IP54. Vždy však doporučujeme umístění Wallboxu mimo přímý sluneční svit.
Co znamená integrovaný RCD (AC 30mA, DC 6mA)? Musí být tedy v elektroinstalaci umístěn proudový chránič, či stačí tento typ?
Jde o integrované RCD zařízení pro detekci zbytkového proudu. V elektroinstalaci musí být ještě instalován proudový chránič Typ A (AC 30mA). Není potřeba proudový chránič Typ B - velká úspora!
Typ zásuvky | |||
IEC 62196 / Typ 2 | |||
Vstup | Ochrana (volitelné *) | ||
1/3 fáze 400 V/AC 50 Hz 16/32 A | Uzamykání nabíjecího kabelu | ||
Výstup (volitelné) | RCD | AC 30mA, DC 6mA | |
3 fáze 400 V/AC 32 A (22 kW) | Rozměry | ||
3 fáze 400 V/AC 16 A (11 kW) | Váha | 5 kg | |
1 fáze 230 V/AC 32 A (7,4 kW) | Rozměry | 400mm x 250mm x 105mm | |
1 fáze 230 V/AC 16 A (3,7 kW) | |||
Měření spotřebované energie | |||
Elektroměr | X | ||
Pracovní teplota | |||
-25°C do +40°C | |||
Stupeň ochrany | |||
IP54 | |||
Odolnost proti vandalismu | X | ||
Tělo stanice | PC / ABS | ||
UV odolnost | |||
Certifikace | |||
CE, TUV, UL |

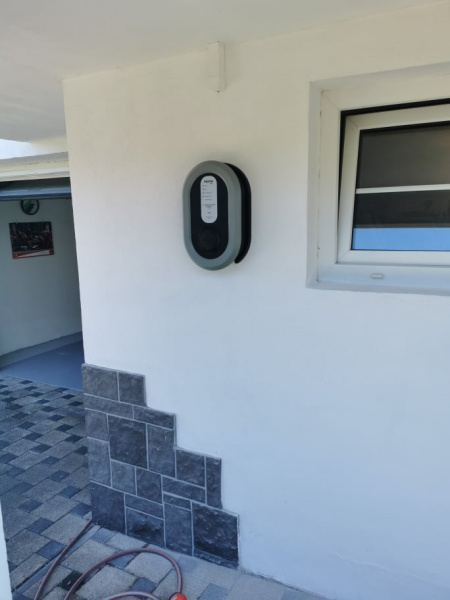

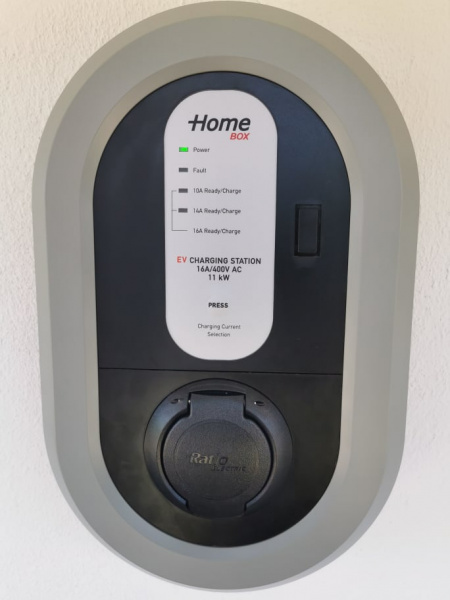

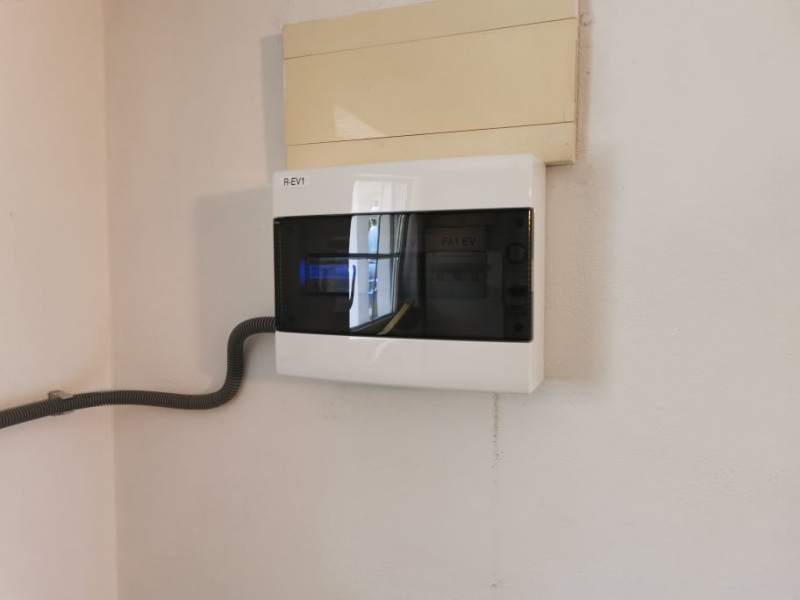

Příklad instalace:
Montáž zařízení jsou oprávněny provádět pouze osoby s platným osvědčením dle vyhlášky 50/1978 Sb. v aktuálním znění. Pro účely případného reklamačního řízení je nutné doložit revizní zprávu a potvrzení o instalaci od této osoby včetně výrobního čísla instalovaného výrobku.
Doplňkové parametry
Kategorie: | Nabíjecí stanice |
---|---|
Konektor k vozu: | Zásuvka |
Maximální výkon: | 3,7kW, 7,4kW, 11kW, 22kW |
Autentizace: | Klíček |
Stupeň krytí: | IP54 |
Umístění: | Domácí, Společné prostory, Firemní |
Výstupní proud: | AC (střídavý) |
Režim nabíjení: | 3 |
Napájení: | 1 / 3 fázové |
Pracovní napětí: | 230 - 400 V |
Jmenovitý proud: | 6/8/10/12/14/16/20/24/28/32A |
Jmenovitý výkon: | 1,4 - 22 kW |
RCD: | AC 30mA, DC 6mA |
Stupeň krytí: | IP54 |
Pracovní teplota: | -25°C do +40°C |
Rozměry: | 400mm x 250mm x 105mm |
Použití: | Vnitřní / Venkovní |
Montáž: | Na zeď / Stojan |
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.
The charger locks the attached cable during charging, which is fine. But upon completion of the charging, the cable remains locked and cannot be removed from the wall box. I even turned off the power from the mains, and it still would not come off. What's worse, the owner's manual doesn't say how to remove the cable. Also, the lights show no difference between ready and charging. If it were steady when ready and blinking when charging, it would be fine. Instead it's always steady when connected, whether charging or not.
