Spark Line 32 | Typ 2 | max. 22 kW

Kód: SL32A3F5M SL32A3F7M Zvolte variantu
+ dárek zdarma
Značka: inChaNet
13 490 Kč 14 990 Kč od 13 490 Kč 11 148,76 Kč bez DPH 12 388,43 Kč bez DPH od 11 148,76 Kč bez DPH
Skladem u výrobce Skladem u výrobce Zvolte variantu
Délka kabelu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Se setem adapterů
Můžeme doručit do:
15.2.2023 15.2.2023 Zvolte variantu
  • Uživatelská přívětivost a špičkové zabezpečení
  • Spínací prvky dimenzovány na více než 150% jmenovitého kontinuálního zatížení
  • Řídící elektronika při každém zapojením provádí sebediagnostiku
  • Signalizuje problémy (po připojení i za chodu) příslušným chybovým kódem:
    • Zvýšená či příliš vysoká teplota zařízení nebo CEE zástrčky
    • Spečení spínacích prvků nebo vadné spínací tranzistory
    • Kontrola přepětí a podpětí (chybějící fáze)
    • Kontrola PE a N vodičů
    • Hlídání únikových proudů - Odpojení vozidla při detekci úniku (30mA AC, 6mA DC)
    • Nepodporovaný mód nabíjení
  • Funkce nastavení maximálního nabíjecího proudu - výhodné pro auta, která toto samy neumí
  • Kompatibilita nové verze na sítích TN-S (většina Evropy) a IT (Norsko, Itálie, Ukrajina)

Detailní informace

Detailní popis produktu

+ jako dárek brašna pro bezpečné skladování a pohodlné přenášení!

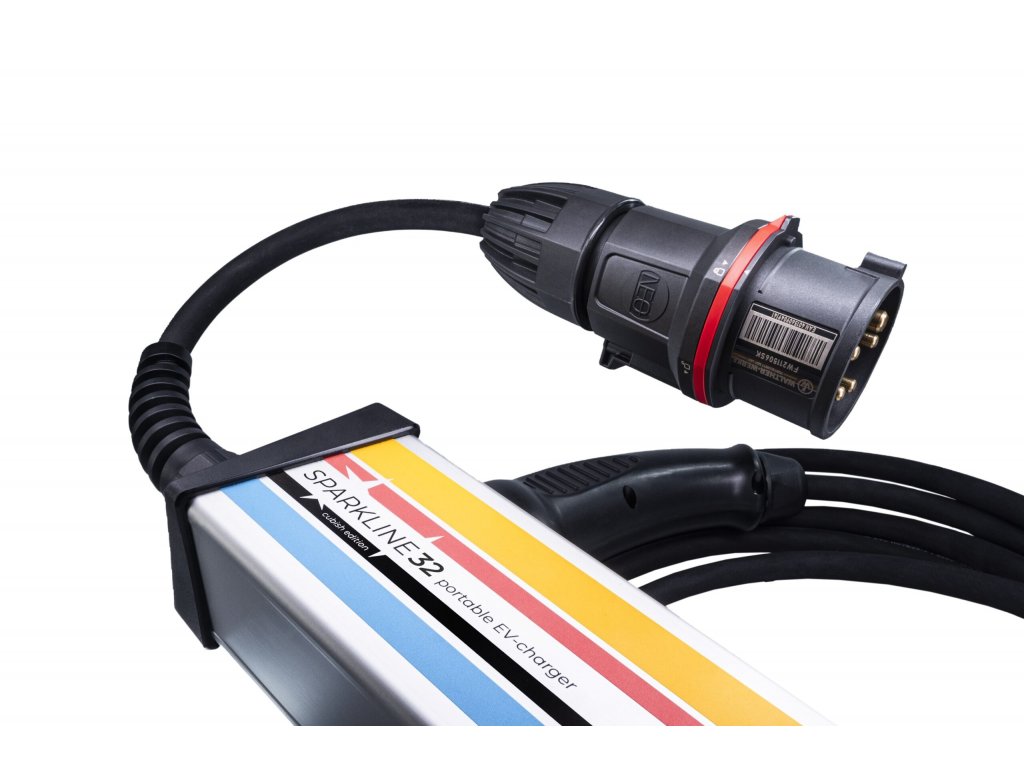

Kabel s řídící skříňkou pro nabíjení elektromobilů ze zásuvek CEE 32A s maximálním výkonem až 22kW (3x32A).

Tyto zásuvky jsou často používány v garážích rodinných domů či v průmyslových objektech, ale výrobci elektromobilů je opomíjejí. Mnohdy elektromobil podporuje nabíjení 1x32A nebo až 3x32A, ale výrobce k němu nedodává potřebné příslušenství. Proto nabízíme vlastní řešení. Při vývoji jsme kladli důraz na tyto vlastnosti:

  • Uživatelská přívětivost a špičkové zabezpečení
  • Spínací prvky dimenzovány na více než 150% jmenovitého kontinuálního zatížení
  • Řídící elektronika při každém zapojením provádí sebediagnostiku
  • Signalizuje problémy (po připojení i za chodu) příslušným chybovým kódem:
    • Zvýšená či příliš vysoká teplota zařízení nebo CEE zástrčky
    • Spečení spínacích prvků nebo vadné spínací tranzistory
    • Kontrola přepětí a podpětí (chybějící fáze)
    • Kontrola PE a N vodičů
    • Hlídání únikových proudů - Odpojení vozidla při detekci úniku (30mA AC, 6mA DC)
    • Nepodporovaný mód nabíjení
  • Funkce nastavení maximálního nabíjecího proudu - výhodné pro auta, která toto samy neumí
  • Kompatibilita nové verze na sítích TN-S (většina Evropy) a IT (Norsko, Itálie, Ukrajina)

Žádná z těchto ochran ale nemá za úkol nahradit špatně zapojený přívod a po uživateli je i nadále vyžadováno, aby používal jen zásuvky splňující požadavky všech norem. Tyto ochrany slouží jako dodatečná ochranná vrstva.

Hlavní uplatnění najdou majitelé elektromobilů Tesla Model S (s TwinChargerem nebo s vylepšenou nabíječkou), Smart ED (s 22kW nabíječkou) a Renault Zoe, protože tato auta jsou schopna se nabíjet výkonem až 22kW. Kabel je ale také kompatibilní se všemi vozy využívajícími Evropsko-Americký standard IEC 62196-2 typ 2. Mezi tyto vozy patří např. BMW i3, VW e-up!, VW e-Golf, Mercedes B-class ED a mnoho dalších...

  • Jmenovitý proud: max 32A (22kW) - limitováno předpisy
  • Nastavitelný proud: 6A / 10A / 13A / 16A / 20A / 25A / 32A
  • Počet fází: 1, 2 nebo 3 dle typu připojeného vozidla
  • Přípustná okolní teplota: -30°C až +50°C
  • Typ chrániče: A-EV (30mA AC, 6mA DC)
  • Stupeň ochrany: tělo + kabel IP65, koncovky v zasunutém stavu IP44
  • Rozměry těla: 5cm x 8cm x 19cm (VxŠxD)
  • Konektor na straně přívodu: CEE32 - červený 5-ti kolík

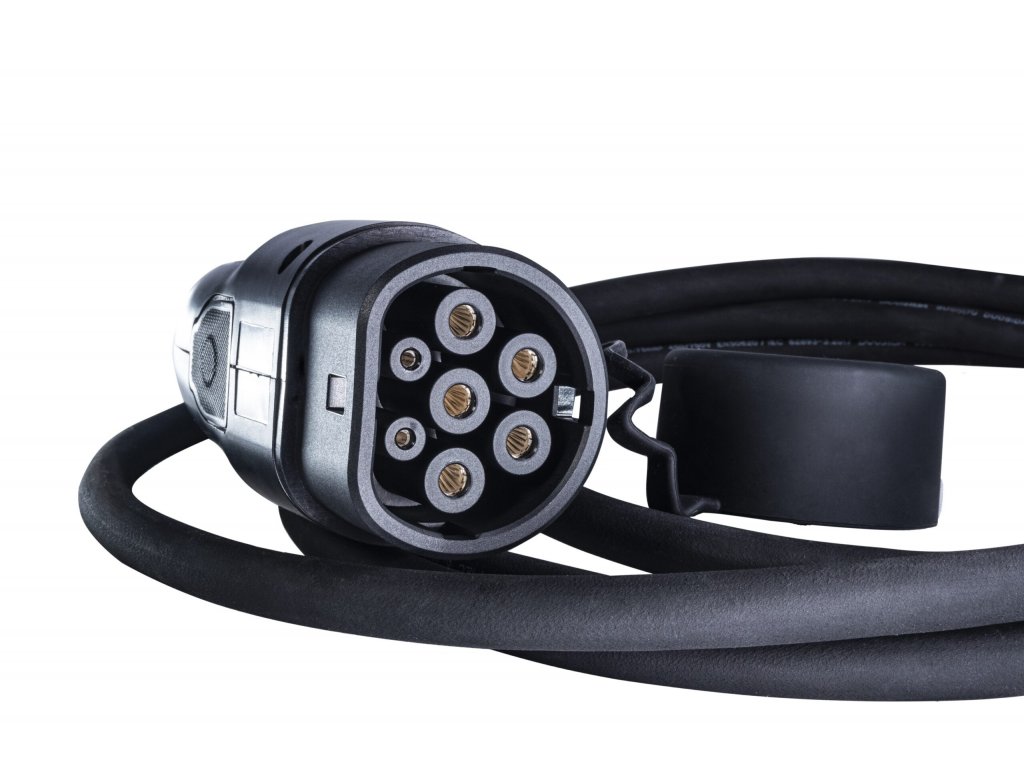

  • Konektor na straně auta: Typ 2 v souladu s IEC 62196 pro 32A
  • Konstruováno v souladu s: IEC 62196, IEC 61851-1, CE, EMV, RoHS a v několika ohledech zabezpečení překonává požadavky norem
  • Spínací prvky jsou dimenzovány na více než 150% nominálního zatížení
  • Trvalá kontrola propojení ochranného vodiče mezi přívodem a adaptérem
  • Trvalá kontrola propojení ochranného vodiče mezi adaptérem a vozidlem
  • Trvalá kontrola únikového proudu (RCD)
  • Trvalá kontrola napětí na vstupu ze sítě
  • V případě detekce přepětí v síti nebo únikového proudu odpojí vozidlo do 40ms
  • Trvalá kontrola funkčností spínacích prvků
  • Integrovaná ochrana proti přehřátí
  • Řízeno 32 bit mikroprocesorem
  • Prakticky nehlučný provoz



Set adapterů - nabíjení z průmyslové CEE16A a domovní zásuvky

Verze se setem adapterů umožňuje nabíjení z průmyslové 16A a domovní zásuvky. Díky tomu Vám stačí jedno univerzální řešení.

  • Z průmyslové 400V zásuvky CEE32A využívá maximální dostupný výkon - 22kW.
  • S adapterem do průmyslové 400V zásuvky CEE16A využívá maximální dostupný výkon - 11kW.
  • S adapterem do domovní 230V 16A zásuvky využívá maximální dostupný výkon na jedné fázi - 3,7kW.

Doplňkové parametry

Kategorie: Přenosné nabíječky
Maximální výkon: 22kW
Výstup stanice: kabel Typ 2
Stupeň krytí: IP65
Režim nabíjení: Režim 2
Jmenovitý proud: 6A / 10A / 13A / 16A / 20A / 25A / 32A
Napájení: 1, 2 nebo 3 dle typu připojeného vozidla
Pracovní napětí: 400V
Jmenovitý výkon: až 22 kW
RCD: A-EV (30mA AC, 6mA DC)
Stupeň krytí: IP65
Pracovní teplota: -30°C až +50°C
Koncovka vozidla: Typ 2 | Mennekes
Koncovka stanice: CEE32 - červený 5-ti kolík
