Konektory



Typ 1 -  Type 1 / T1 / SAEJ1772 / "Yazaki"

Tento typ konektoru se využívá u vozů především v USA a Japonsku. U tohoto typu je možné pouze jednofázové nabíjení, maximálně 32A - 7,4kW. Naleznete u vozů v ČR.



Typ 2 -  Type 2 / T2 / IEC62196 / "Mennekes"

Tento typ konektoru se využívá u vozů vyrobených či určených pro evropský trh. Výhodou je možnost třífázového nabíjení, maximálně 63A - 43kW. Další výhodou je spojení zásuvek Typu 2 a zásuvky rychlého nabíjení, které dohromady tvoří CCS Combo 2. Naleznete u vozů v ČR.



Typ 3 - Type 3C / "Scame"

Italský standart konektoru, který se používá na straně stanice. Rozšířuje možnost nabíjení o nabíjení distribuční sítě z akumulátorů vozu, takzvaně "Vehicle to grid". V České Republice se nepoužívá. typ3



CCS Combo I - SAE Combo Charging System

Kombinovaný konektor pro rychlonabíjení stejnosměrným proudem o výkonu až 50kW. Combo ve verzi I se používá u vozů v USA. Naleznete například u US verze BMW i3. V případě, že chcete nabíjet Váš vůz u rychlonabíjecích stanic, je potřeba adapter CCS Combo I - CCS Combo II. CCS Combo I_1

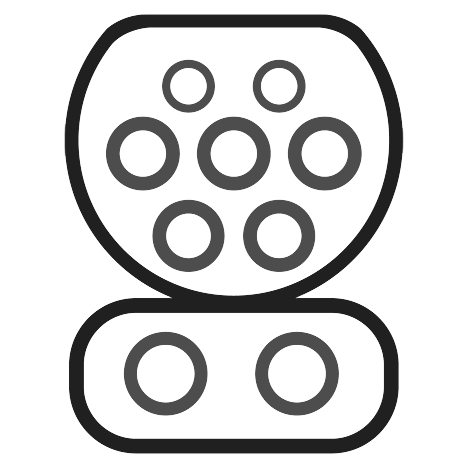

CCS Combo II - SAE Combo Charging System II

Kombinovaný konektor pro rychlonabíjení stejnosměrným proudemo výkonu až 170kW. V praxi se setkáváme nejčastěji s 50 kW. Combo ve verzi II se používá u vozů v EU. Naleznete u vozů v ČR. CCS Combo II_1

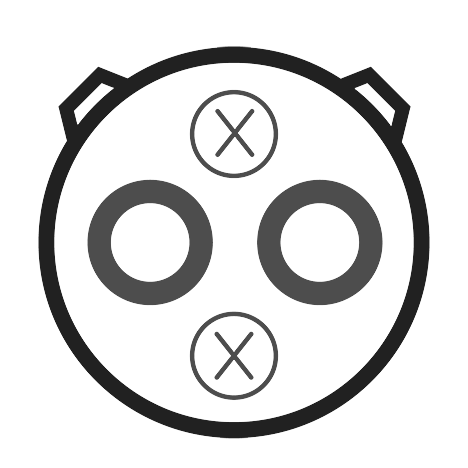

CHAdeMO

Japonský nabíjecí standart pro rychlonabíjení stejnosměrným proudem o výkonu až 50kW. Nalezneme u řady modelů asijských výrobců vozidel. Naleznete u vozů v ČR.   chademo



GB/T 20234

Že jste o tomto standartu nikdy neslyšeli? Zásuvkou pro tento typ nabíjení je vybavena například i Tesla. Má to háček - pouze verze Tesly a vozy určené pro čínský trh. Podívejte se na video zdeV České Republice se nepoužívá.






Z jakých zásuvek můžeme nabíjet doma či na cestách?



Standartní domovní zásuvka

Váš elektromobil můžete nabíjet pomocí přenosných nabíječek, které se připojují do standartní domácí zásuvky. Přenosné nabíječky dodávané k vozu bývají 10/12A. Takto dokážete nabíjet výkonem 2,3 - 2,7 kW. Maximální možnost nabíjení na klasické zásuvce je 16A, tedy nabíjení výkonem 3,7kW. Upozornění: 16A přenosné nabíječky používejte pouze u zásuvek, u kterých je elektroinstalace navržena právě na toto dlouhodobé zatížení a je opatřena potřebným jištěním. zasuvka



Průmyslová zásuvka

Průmyslová zásuvka, "malý pětikolík", "velký pětikolík", "třífázová zásuvka". Nazývejte to jakkoliv. Pomocí přenosné nabíječky, kterou připojíte do průmyslové zásuvky CEE32A, můžete nabíjet až 22kW. Ideální pro jednofázové i třífázové nabíjeníUpozornění: 32A přenosné nabíječky používejte pouze u zásuvek, u kterých je elektroinstalace navržena právě na toto dlouhodobé zatížení a je opatřena potřebným jištěním. cee
