EVmate STR

Kód: 2946/5/11 2946/11/7 2946/10/11 Zvolte variantu
22 990 Kč 23 490 Kč 23 990 Kč od 22 990 Kč 19 000 Kč bez DPH 19 413,22 Kč bez DPH 19 826,45 Kč bez DPH od 19 000 Kč bez DPH
Skladem u výrobce Skladem u výrobce Skladem u výrobce Zvolte variantu
Maximální výkon
Délka kabelu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
RFID
Stojan
Můžeme doručit do:
12.3.2024 12.3.2024 12.3.2024 Zvolte variantu

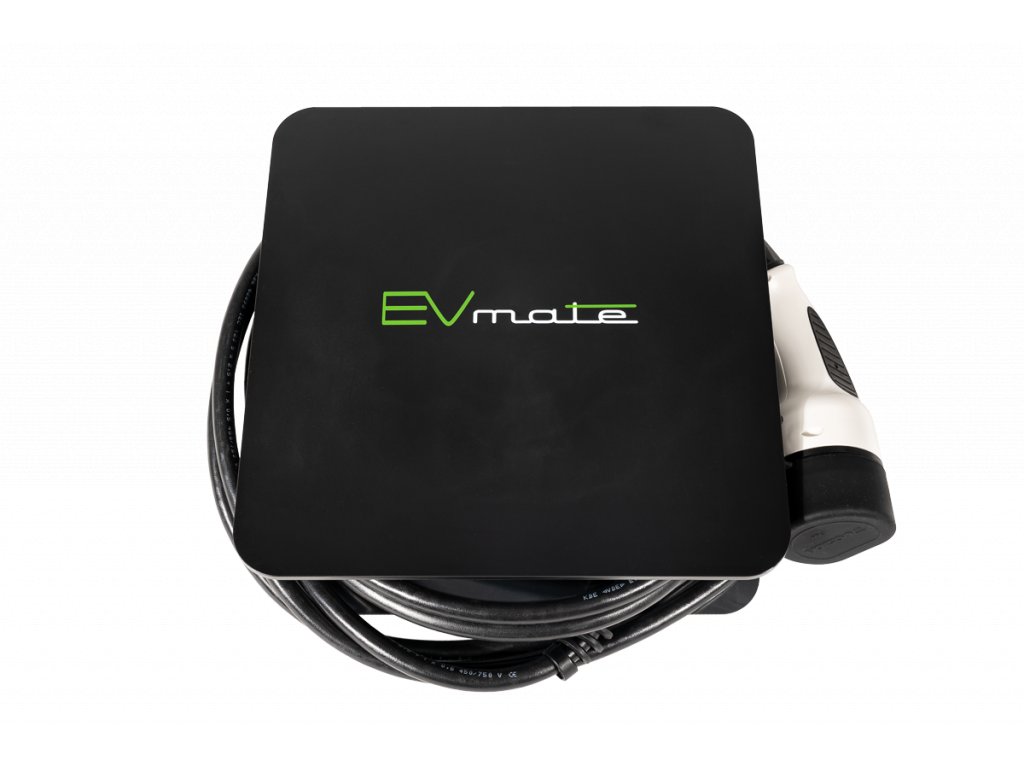

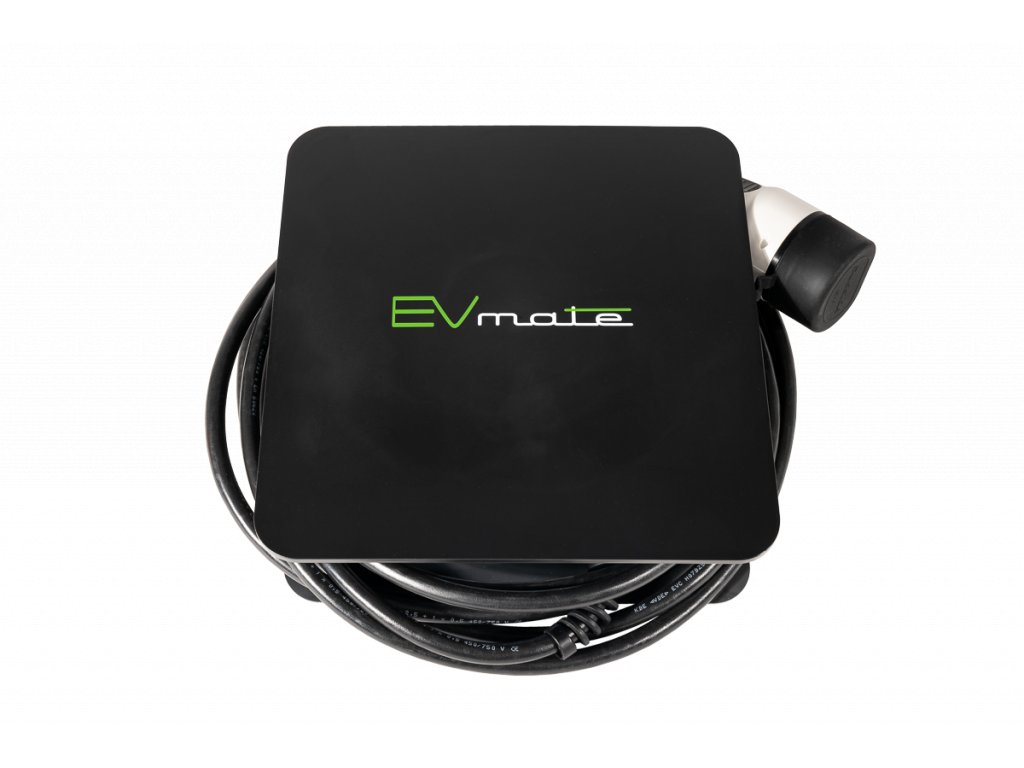

Bezpečné řešení pro rychlé nabíjení elektromobilů. Nástěnná nabíjecí stanice EVmate je navržena pro bezpečné a rychlé nabíjení AC (režim nabíjení 3, do výkonu až 22 kW), ve vnitřním nebo venkovním prostředí, pro různé typy a modely elektromobilů, pro nabíjení v rezidenčních nebo komerčních budovách (hotely, firemní parkoviště, administrativa atd.). Nabíjecí stanice umožňuje jednoduchou montáž a provoz, může být vybavena bezdrátovým řízením přístupu (RFID) i komunikačním modulem RS485 (pro začlenění do nadřazených řídících systémů).

Detailní informace

Detailní popis produktu

evmate- nabízí jedno či třífázové připojení umožňující dobíjení o výkonu dle verzí 3,7kW až 22 kW

- je vždy vybavena zabudovaným nabíjecím kabelem umožňující pohodlné každodenní nabíjení

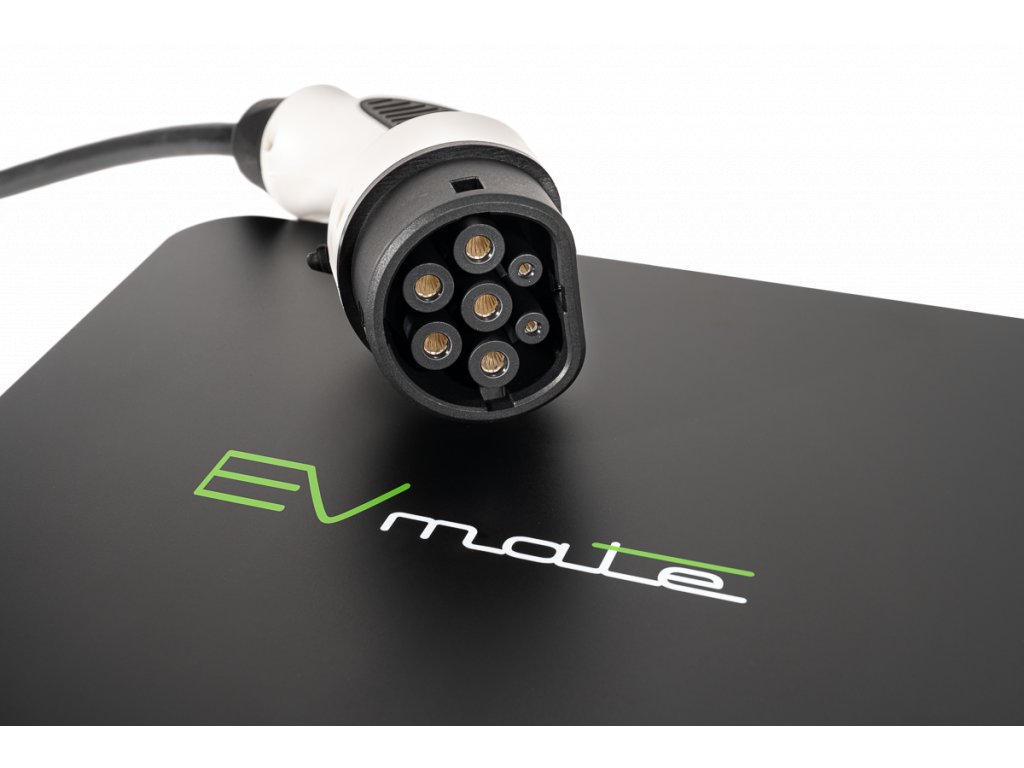

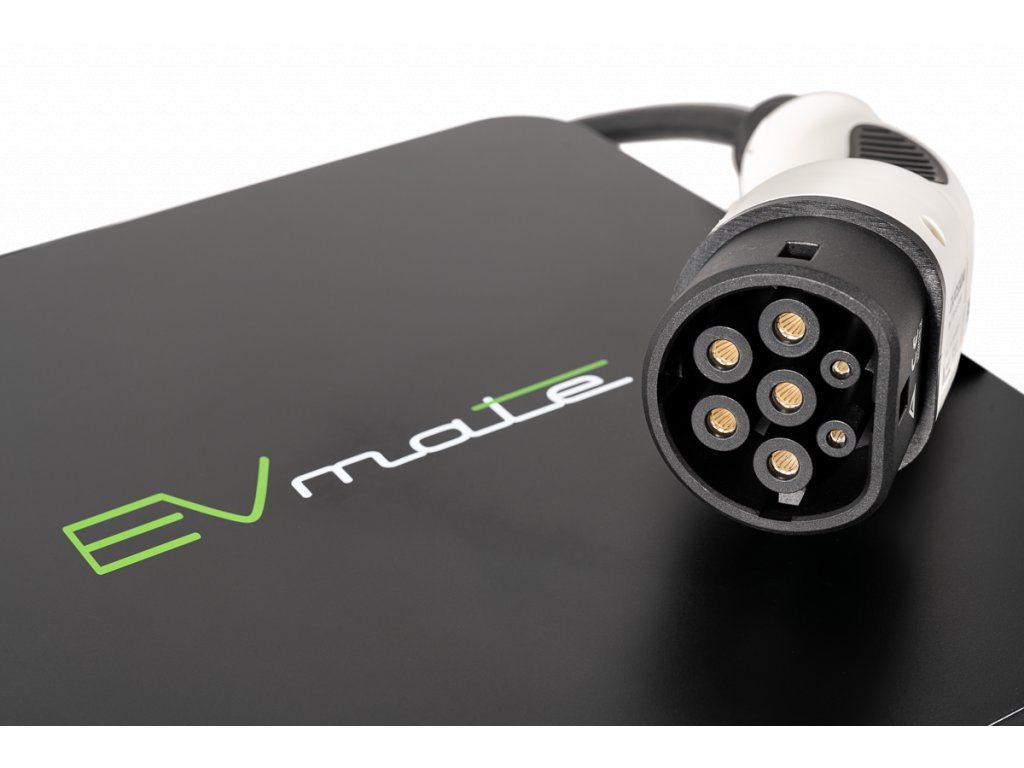

- na výběr jsou modely s nabíjecím konektorem Typ 1 nebo Typ 2

- je vždy vybavena zabudovaným sensorem zbytkového stejnosměrného proudu a splňuje tak požadavky na instalaci i v zemích se zvýšenými nároky na ochranu (např. Německo)

- má vysoký stupeň IP ochrany a umožňuje tak instalaci wallboxu jak v garáži, tak i ve venkovním prostředí, např. na parkovišti, zvenku budovy apod.

- je univerzálně v provedení se zvýšenou UV ochranou pro venkovní instalaci

- je plně certifikovaná a jednotlivé komponenty i celá stanice splňují nejvyšší standardy a normy pro nabíjení elektrických vozů

- je rozšiřitelná o řízení přístupu pomocí bezdrátové identifikace (karta, čip apod.)

- je variantně vybavená rozhraním RS485 pro nadřazené řízení (např. FVE)

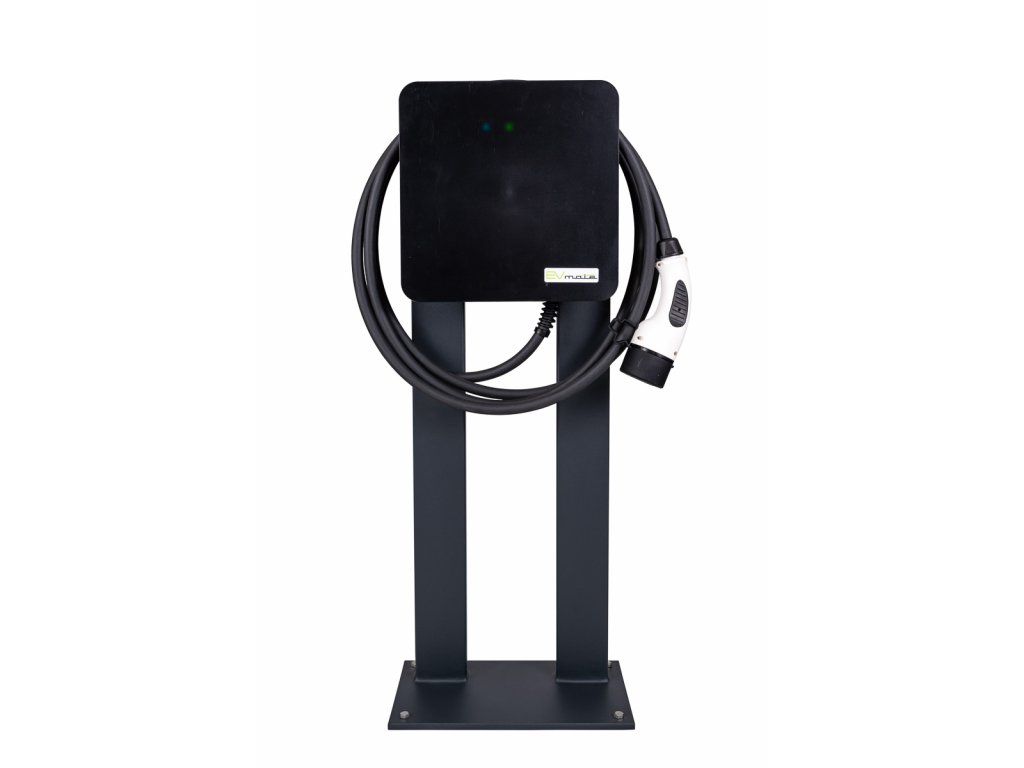

- v rámci příslušenství nabízí i robustní instalační stojan (v povrchové úpravě pozink + prášková barva)

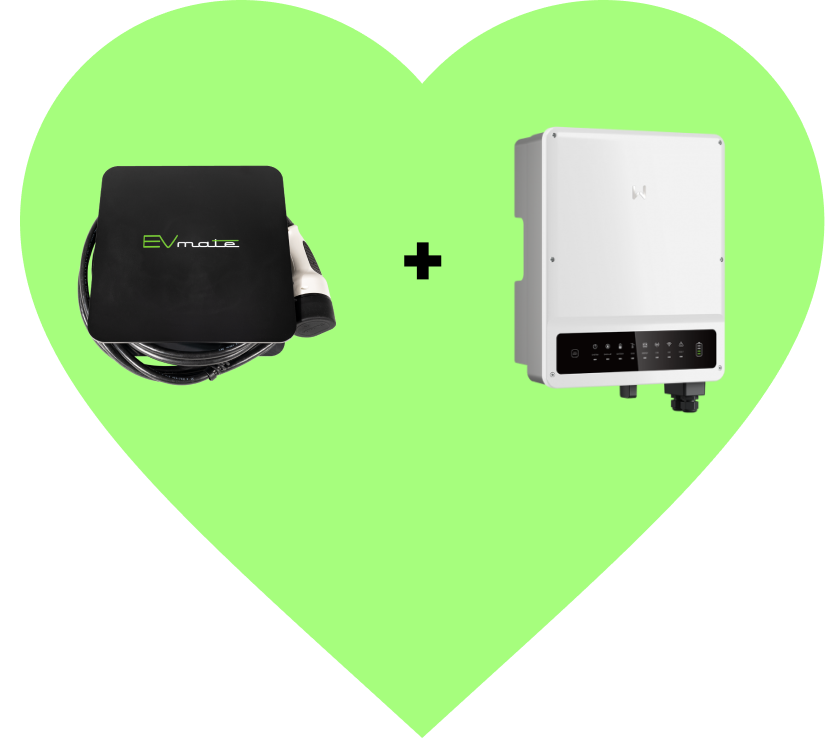

Nabíjecí stanice EVmate ve verzi pro přímé propojení s měniči FVE



0000110_evm-fve



Nabíjecí stanice EVmate je nyní možné objednat ve verzi umožňující přímou komunikaci s měniči fotovoltaických elektráren. Tato verze nevyžaduje instalaci vlastního dynamického řízení výkonu nabíjení, toto je řešeno ovládáním nabíjecí stanice měničem FVE. Odpadá tak potřeba rozšíření rozvaděče o prostor pro vlastní řízení, dodatečný jistič řízení, instalace vlastního nepřímého měření – měřících cívek na přívodní vodiče objektu a propojení řízení a nabíjecí stanice, ať pomocí datového kabelu nebo bezdrátově pomocí RF modulů. Vše je nahrazeno komunikací s měničem a využití měření instalovaného při montáži FVE. Komunikace je bezdrátová, pomocí WiFi, a jedinou podmínkou je přihlášení měniče a nabíjecí stanice EVmate do stejné WiFi sítě. Nastavení komunikace probíhá automaticky.

V tuto chvíli jsou podporovány měniče GoodWe, Victron a Solax, další významné značky budou následovat. Verze nabíjecí stanice EVmate pro přímou komunikaci s měniči FVE je kompletně připravena a nevyžaduje instalaci žádných dalších prvků pro komunikaci s měničem. Hardware nabíjecí stanice EVmate je připraven na aktualizaci firmwaru, to znamená, že případné rozšíření podporovaných modelů měničů neznamená výměnu stanice, ale jen aktualizaci firmwaru stanice, která proběhne v drtivé většině případů automaticky po vydání nové verze.

Samozřejmostí zůstává nutnost dostát požadavkům norem, tedy instalaci jističe a proudového chrániče pro elektrický obvod nabíjecí stanice.
V tuto chvíli je možné objednávat nabíjecí stanice EVmate v této verzi, označené příponou „STR“, ve variantách 1P 3,7kW a 3P 11kW. Cenově je tato verze výhodnější již při nákupu a celkové náklady jsou výrazně nižší vzhledem k jednodušší a rychlejší instalaci.

Shrnutí:

+ přímá komunikace s měniči FVE přes WiFi
+ dynamické řízení výkonu nabíjení přímo měničem FVE
+ cenově výhodnější
+ bez nutnosti instalovat IoT meter (vlastní kontrolér dynamického řízení)
+ bez nutnosti instalovat vlastní nepřímé měření - měřící cívky
+ bez nutnosti pevného propojení kontroléru dynamického řízení a nabíjecí stanice
+ podporuje měnič Goodwe (ES/EM/SBP s verzí firmwaru ARM15 a vyšší, ET/BT/EH/BH/EHB s verzí firmwaru ARM13 a vyšší)
+ podporuje měniče Victron Energy
+ podporuje měniče Solax
+ další rozšíření podporovaných modelů a značek v rámci vzdálené aktualizace firmwaru nabíjecí stanice
+ k dispozici i pro nejprodávanější verzi nabíjecí stanice 11kW, EVmate 01/2-3-16/STR
+ nižší cena
+ výrazně nižší celkové náklady vzhledem k jednodušší a rychlejší instalaci



Vlastnosti

Automatické řízení nabíjení ext. v rámci příslušenství ano (RS485, řízení dle odběru, FVE apod.)
Manuální ovládání nabíjení ext. v rámci příslušenství ano
Snížení výkonu nabíjení možné
Časovač / řízení nabíjení HDO možné
Řízení přístupu v rámci příslušenství ano, RFID (MIFARE)
Indikace zapnutí/pohotovosti ano, LED
Indikace stavu ano, LED
Indikace chyby ano, LED
Indikace přístupu (RFID) ano, součástí RFID modulu, LED
Možnosti konfigurace ano

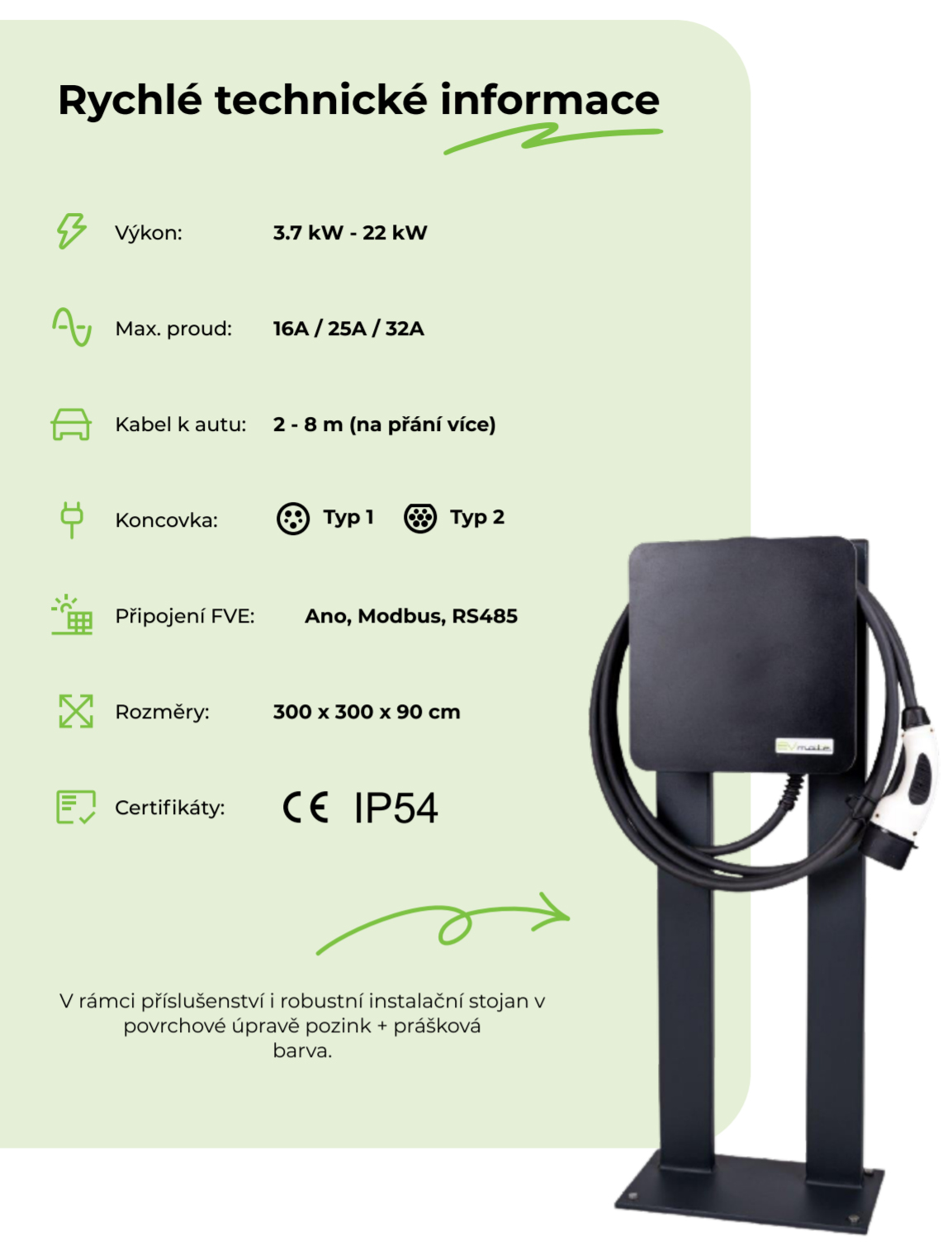

evmate2






Příklad instalace:






Montáž zařízení jsou oprávněny provádět pouze osoby s platným osvědčením dle vyhlášky 50/1978 Sb. v aktuálním znění. Pro účely případného reklamačního řízení je nutné doložit revizní zprávu a potvrzení o instalaci od této osoby včetně výrobního čísla instalovaného výrobku.

Doplňkové parametry

Kategorie: Nabíjecí stanice
Výstupní proud: AC (střídavý)
Umístění: Domácí, Společné prostory, Firemní
Maximální výkon: 11kW
Výstup stanice: kabel Typ 2
Autorizace: RFID čtečka
Energy Management: Dynamické řízení výkonu, Master / Slave, Spínání HDO
Řídící software: Mobilní aplikace
Protokoly: Modbus (RS485), Modbus (TCP/IP)
Integrace s FVE střídači: GoodWe, SolaX, Victron
Stupeň krytí: IP54
Režim nabíjení: 3
Jmenovitý proud: 16/25/32A dle zvolené verze
Napájení: 1/3 fázové
Pracovní napětí: 1 (P-N-PE); 3 (3P-N-PE)
Jmenovitá frekvence: 50/60 Hz (+/- 1 %)
Jmenovitý výkon: 3,7 kW až 22 kW
Pracovní teplota: -30° až +50 °C
Délka kabelu: 5/7,5/10 metrů
Rozměry: 300x300x90 mm (bez kabelů)
Použití: Vnitřní / Venkovní
Montáž: Na zeď / Stojan
Standardy a certifikace: ano, CE, ČSN EN61851, prohlášení o shodě, certifikace EZÚ
