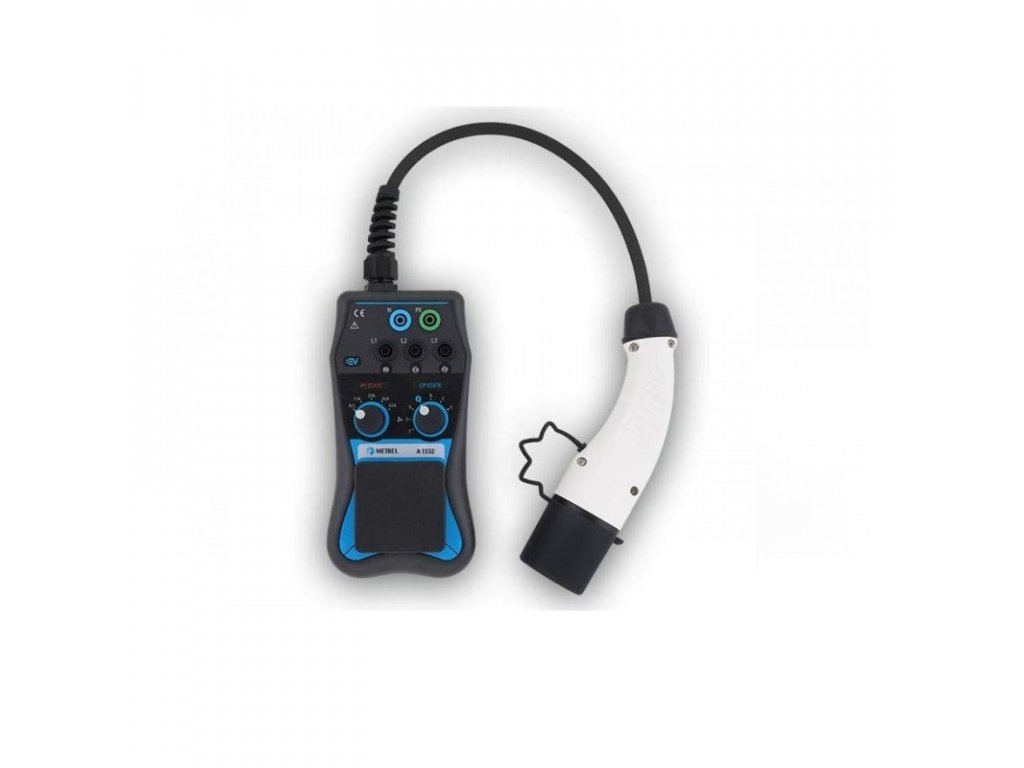

METREL A 1532 EV Tester

Kód: A1532
Novinka
Značka: Metrel
12 990 Kč 10 735,54 Kč bez DPH
Na dotaz

A 1532 je speciální doplněk určený pro testování dobíjecích stanic pro elektromobily (EVSE). Slouží k ověření elektrické bezpečnosti a také k funkčnímu testu dobíjecí stanice. Ve výstupu pro Eurotest je fáze L1. Přednostně je určen jako příslušenství k MI 3152 EurotestXC.

Detailní informace

Detailní popis produktu

A 1532 je speciální doplněk určený pro testování dobíjecích stanic pro elektromobily (EVSE). Slouží k ověření elektrické bezpečnosti a také k funkčnímu testu dobíjecí stanice. Ve výstupu pro Eurotest je fáze L1. Přednostně je určen jako příslušenství k MI 3152 EurotestXC.

Parametry:

Vstupní napětí 400 V (3 fáze)
Kmitočet 50 Hz
Měřicí proud 13 A
Měřicí zásuvka typ 2
Režim připojení MODE 3 dle ČSN EN 61851-1 ed. 2
Kategorie přepětí 300V CAT II
Krytí přístroje IP40
Třída ochrany II (dvojitá izolace)
Rozměry 200 mm x 100 mm x 70 mm
Hmotnost 0,82 kg
Rozsah pracovních teplot 0 ... 40 °C


Rozsah dodávky:

  • Přístroj A1532
  • Návod k používání
  • Brašna na přístroj
  • Záruční list
  • Kartónový obal

Pomocí EVSE adaptéru A 1532 lze testovat bezpečnostní a funkční prvky dobíjecích stanic pro elektromobily, které jsou vybaveny dobíjecí zásuvkou Typ 2 mode 3. Tyto zásuvky obsahují dva signální kontakty PP (Proximity Pilot) a CP (Control Pilot), které indikují připojení elektromobilu k dobíjecí zásuvce, maximální proudovou zatížitelnost dobíjecího kabelu elektromobilu a zahajuje dobíjení příslušným proudem, jestliže je vyhodnocena kompatibilita podmínek dobíjení pro připojený elektromobil.

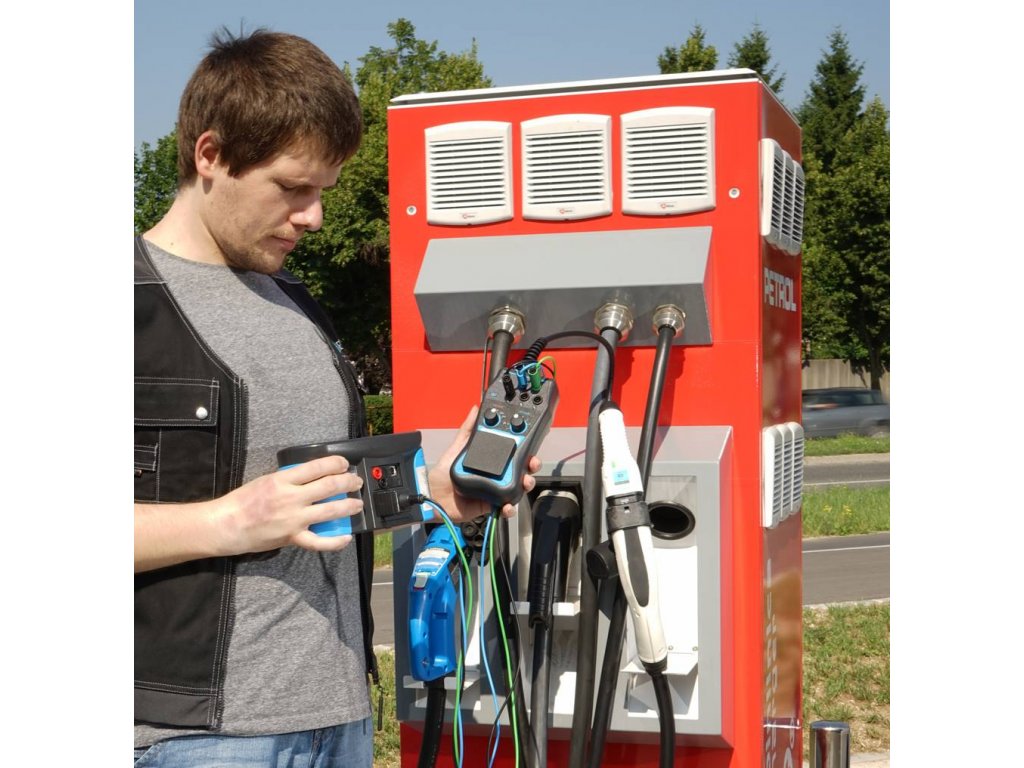

EVSE adaptér po připojení ke kontrolované dobíjecí stanici (obr. nahoře) simuluje elektromobil. Parametry signálních kontaktů PP a CP lze nastavit ovládacími prvky na adaptéru. Přes adaptér připojený EurotestXC potom měří a vyhodnocuje odezvu EVSE. Pro testování EVSE disponuje EurotestXC naprogramovanou autosekvencí, po jejímž spuštění proběhne test automaticky. Příklad takové autosekvence je uveden na obr. Jak je z obr. zřejmé, součástí autosekvence je i měření napětí generovaného stanicí, automatický test impedance všech proudových smyček a test parametrů RCD.

Součástí kontroly bezpečnosti EVSE může být také měření parametrů speciálních proudových chráničů typu EV reagujících na usměrněné pulzní poruchové proudy s DC složkou >6 mA, jsou-li v nabíjecích stanicích použity.

Doplňkové parametry

Kategorie: Příslušenství
Hmotnost: 1 kg
