Převodník PWM/0-10V

Detailní popis produktu

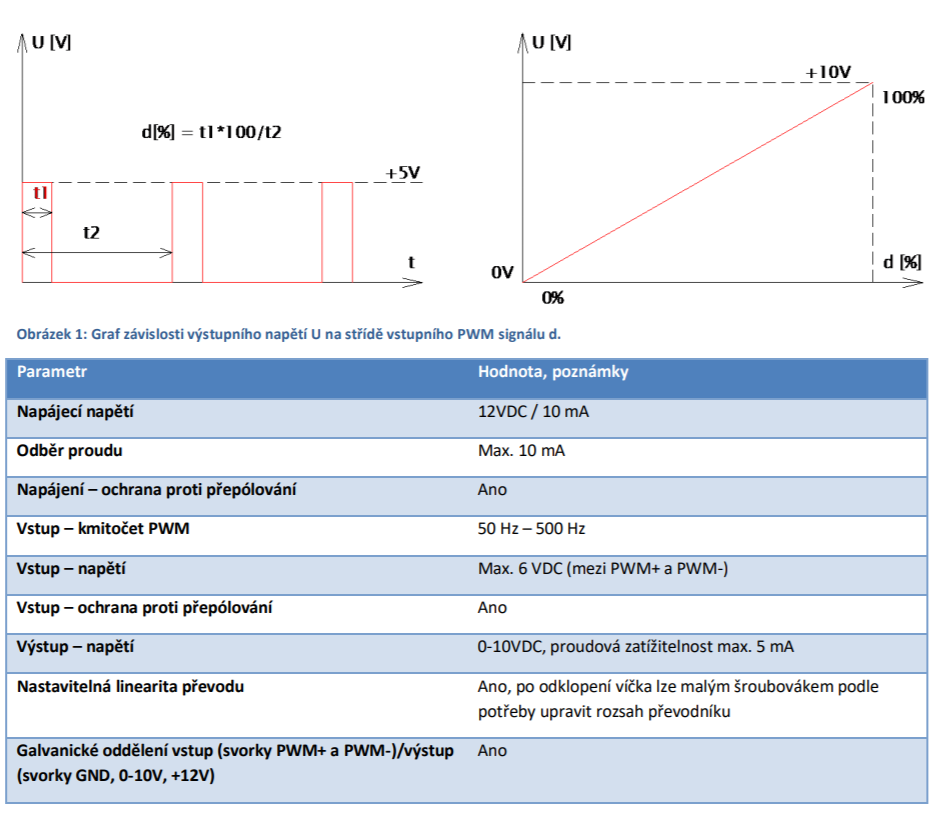

Převodník lze použít všude tam, kde je nutné propojit výstup modulovaný PWM signálem se vstupem 0-10V. V rámci sortimentu výrobce se používá k propojení regulátorů WATTrouter M nebo Heating Control a řídicího vstupu 0-10V venkovní jednotky tepelného čerpadla. Pak lze přímo ovládat výkon této jednotky.

Převodník připojte k výstupu PWM dle specifikace příslušného řídicího produktu. Převodník nepřipojujte, není-li jeho PWM výstup ve shodě se specifikací převodníku. Připojte externí napájecí napětí 12 VDC ke svorkám GND (záporný pól) a +12V (kladný pól). Analogový signál 0-10V připojte ke stejnojmennému vstupu řízeného produktu.
